Классификация продукции：Механический Пресс

Крупный гибкий высокопроизводительный центр испытаний и настройки матриц

Краткое описание:Созданный впервые в стране крупный высокопроизводительный гибкий центр испытаний матриц "один на два" и "один на четыре" может сократить время настройки матриц и ожидания в основном прессе, повышая эффективность настройки матриц в 1-3 раза. Обмен матрицами в разных рабочих зонах осуществляется в полном автоматическом режиме. Крепление матриц выполняется автоматически с помощью самопередвигающихся или пневматических рычажных зажимов. Движущаяся платформа оснащена приводом от постоянного тока от аккумулятора и высокоскоростной беспроводной модульной связью.

Ключевые слова:крупный гибкий высокопроизводительный центр испытаний и настройки матриц

Запросить сейчас Связаться с нами

делиться:

Подробности о продукте

Детали продукта

Созданный впервые в стране крупный высокопроизводительный гибкий центр испытаний матриц “один на два” и “один на четыре” может сократить время настройки матриц и ожидания в основном прессе, повышая эффективность настройки матриц в 1-3 раза. Обмен матрицами в разных рабочих зонах осуществляется в полном автоматическом режиме. Крепление матриц выполняется автоматически с помощью самопередвигающихся или пневматических рычажных зажимов. Движущаяся платформа оснащена приводом от постоянного тока от аккумулятора и высокоскоростной беспроводной модульной связью.

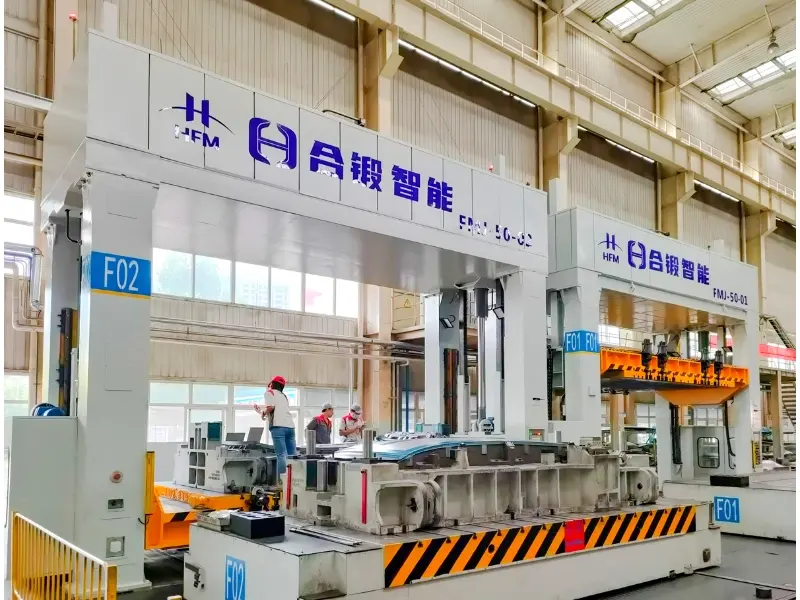

Состав перевертыша матриц:

Весь пресс имеет каркасную конструкцию, состоящий из корпуса, шлица, механизма подъема, механизма переворота, синхронного механизма, зажима шлица, безопасного ограждения, лестницы и т. д.

Технические особенности：

интеллектуальный интерфейс взаимодействия человека и машины;

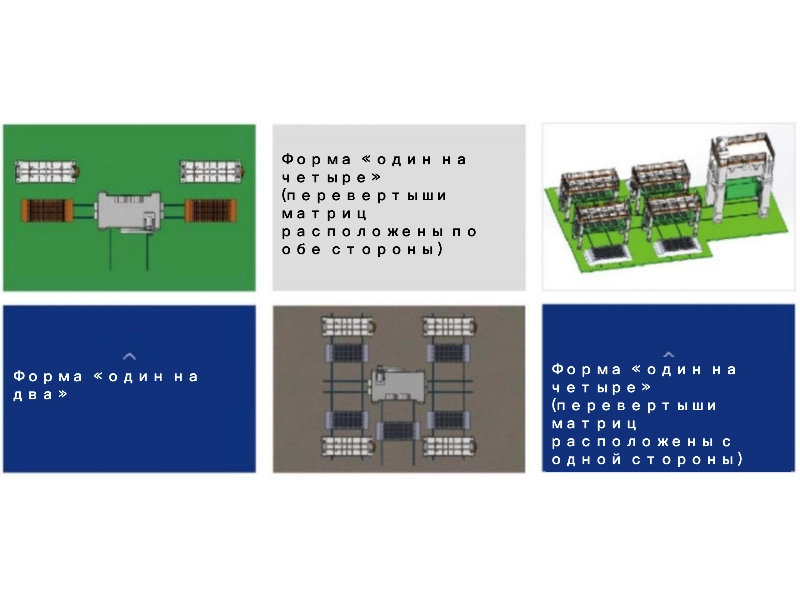

с крупным прессом для испытаний матриц в качестве ядра, можно настроить перевертыш матриц “один на два” и “один на четыре”;
пресс может быть оснащен независимым механическим микроперерегулированием с зажимами на шестернях;
пресс может быть оснащен цифровой гидравлической подушкой, верхней пневмоподушкой;
пресс может быть оснащен пневматическим рычажным зажимом или ручным зажимом, и при использовании с подложкой для смены матриц – с самопередвигающимся зажимом;
центр перевертыша матриц переворачивается на 180 градусов, опускается и поддерживает настраиваемую матрицу;
движущаяся рабочая платформа может быть приводится в действие от аккумулятора, перевертыш матриц управляется с помощью беспроводного ручного контроллера.

Основные параметры пресс для испытаний матриц:

Название	Единица измерения	Четырехточечный эксцентрический пресс для испытаний матриц				Четырехточечный пресс с несколькими шатуном для испытаний матриц
Состав	Единица	JH39-1300	JH39-1600	JH39-2000	JH39-2500	LHS4-1600	LHS4-2100	LHS4-2250	LHS4-2500
Номинальное усилие	кН	13,000	16,000	20,000	25,000	16,000	20,000	22,500	25,000
Ход с номинальным усилием	мм	13	13	13	13	13	13	13	13
Длина хода шлица	мм	800	800	800	800	1,000	1,200	1,000	1,000
Частота хода шлица	spm	8-18	8-18	8-18	8-18	8-18	8-18	8-18	8-18
Высота установки матрицы	мм	1,200	1,600	1,600	1,600	1,600	2,000	1,600	2
Регулируемый диапазон высоты установки матрицы	мм	400	800	800	800	800	800	800	850
Размер рабочего поля (слева-направо × спереди-сзади)	мм	4200×2500	5000×2500	5000×2600	5000×2600	4200×2000	5000×2500	5000×2500	5500×2700
Размер плиты рабочего стола (слева-направо × спереди-сзади)	мм	4200×2500	5000×2500	5000×2600	5000×2600	4200×2000	5000×2500	5000×2500	5500×2700
Тип рабочего стола	/	В зависимости от количества типов расположения перевертышей матриц слева-направо, спереди-сзади Т-тип	В зависимости от количества типов расположения перевертышей матриц слева-направо, спереди-сзади Т-тип	В зависимости от количества типов расположения перевертышей матриц слева-направо, спереди-сзади Т-тип	В зависимости от количества типов расположения перевертышей матриц слева-направо, спереди-сзади Т-тип	В зависимости от количества типов расположения перевертышей матриц слева-направо, спереди-сзади Т-тип	В зависимости от количества типов расположения перевертышей матриц слева-направо, спереди-сзади Т-тип	В зависимости от количества типов расположения перевертышей матриц слева-направо, спереди-сзади Т-тип	В зависимости от количества типов расположения перевертышей матриц слева-направо, спереди-сзади Т-тип
Усилие вытяжной подушки	кН	0-2500	0-3200	0-4000	0-4000	0-3200	50-4500 цифровая гидравлическая подушка	0-4000	0-4000
Количество верхних шторок	шт.	1	1	1	1	1	1	1	1
Ход пневмоподушки	мм	0-250	0-350	0-400	0-400	0-350	15-375	0-400	0-400
Мощность главного электродвигателя	кВт	160	315	400	400	315	400	400	450
Высота пресс над землей	мм	10,000	11,000	11,500	11,500	11,000	11,500	11,500	11,500
Глубина подпольной части пресс	мм	6,000	7,000	7,000	7,000	7,000	7,000	7,000	7,000

Основные параметры перевертышей матриц:

Название	Единица измерения	FMJ-40	FMJ-50	Примечание
Давление гидравлической системы подъемного механизма	МПа	25	25	/
Ход подъемного механизма	мм	1,500	1,500	/
Скорость быстрого спуска подъемного механизма	мм/с	50	50	/
Скорость медленного спуска подъемного механизма	мм/с	5-15	5-15	/
Скорость возврата подъемного механизма	мм/с	20-50	20-50	/
Мощность электродвигателя подъемного механизма	кВт	19	19	/
Максимальная масса переворачиваемого перевертыша матриц	т	40	50	Верхняя матрица + установочная подложка
Угол переворота перевертыша матриц	°	180	180	/
Время переворота перевертыша матриц	с	45-60	45-60	/
Мощность электродвигателя перевертыша матриц	кВт	4	4	/
Размер внутреннего шлица по ширине	мм	4,600	5,000	/
Размер подложки по длине	мм	2,500	2,600	/
Максимальная высота установки матрицы	мм	1,600	1,600	Включая толщину дополнительной подложки для верхней матрицы (подложка ценится отдельно)
Минимальная высота установки матрицы	мм	700	700	/
Высота машины над землей	м	7	7	/
Глубина фундамента	мм	800	800	/
Требования к источнику сжатого воздуха	МПа	1	1	/
Электрический способ управления	/	/	/	ПЛК
